Tipp des Monats 06/2023
Bewertung der Effizienz der Gebäudeautomation: Aktualisierung des Online-Tools „Gebäudeeffizienz-Inspektor“
Im „Tipp des Monats 05/2023“ haben wir darüber berichtet, dass die EN 15232 in die ISO 52120 überführt wird. Diese Norm ist eine ausgezeichnete Grundlage zur Bewertung der Effizienz durch Gebäudeautomation.
In dem aktuellen „Tipp des Monats“ stellen wir die Aktualisierung von unserem kostenlosen Online-Tool „Gebäudeeffizienz-Inspektor“ vor.
Änderung der normativen Grundlage: Übergang der EN 15232 in die ISO 52120
Zur Änderung der normativen Grundlagen haben wir im letzten „Tipp des Monats“ berichtet: www.igt-institut.de/tipp-des-monats-05-23 verfügbar.
Bei Interesse an Informationen zur normativen Änderung sei auf diese Information verwiesen.
Aktualisierung des Bewertungstools „Gebäudeeffizienz-Inspektor (GEI)“ – Zugang zum Tool
Der Zugang zum kostenlosen Tool „Gebäudeeffizienz-Inspektor“ erfolgt über die bekannte Webseite https://gei.igt-institut.de.
Die neue Version (Abbildung 1) ist an der Versionsnummer V. 4.0 zu erkennen. Im darunterliegenden Text wird die ISO 52120 als Grundlage angeben (bei früheren Versionen wurde ein Bezug zur EN 15232 ausgewiesen).
Ausschnitte aus den Funktionen des Tools
Zunächst können im Tool Varianten angelegt, beliebig umbenannt aber auch gespeichert und geladen werden. Zu den Varianten können die Fragen der ISO 52120 beantwortet werden.

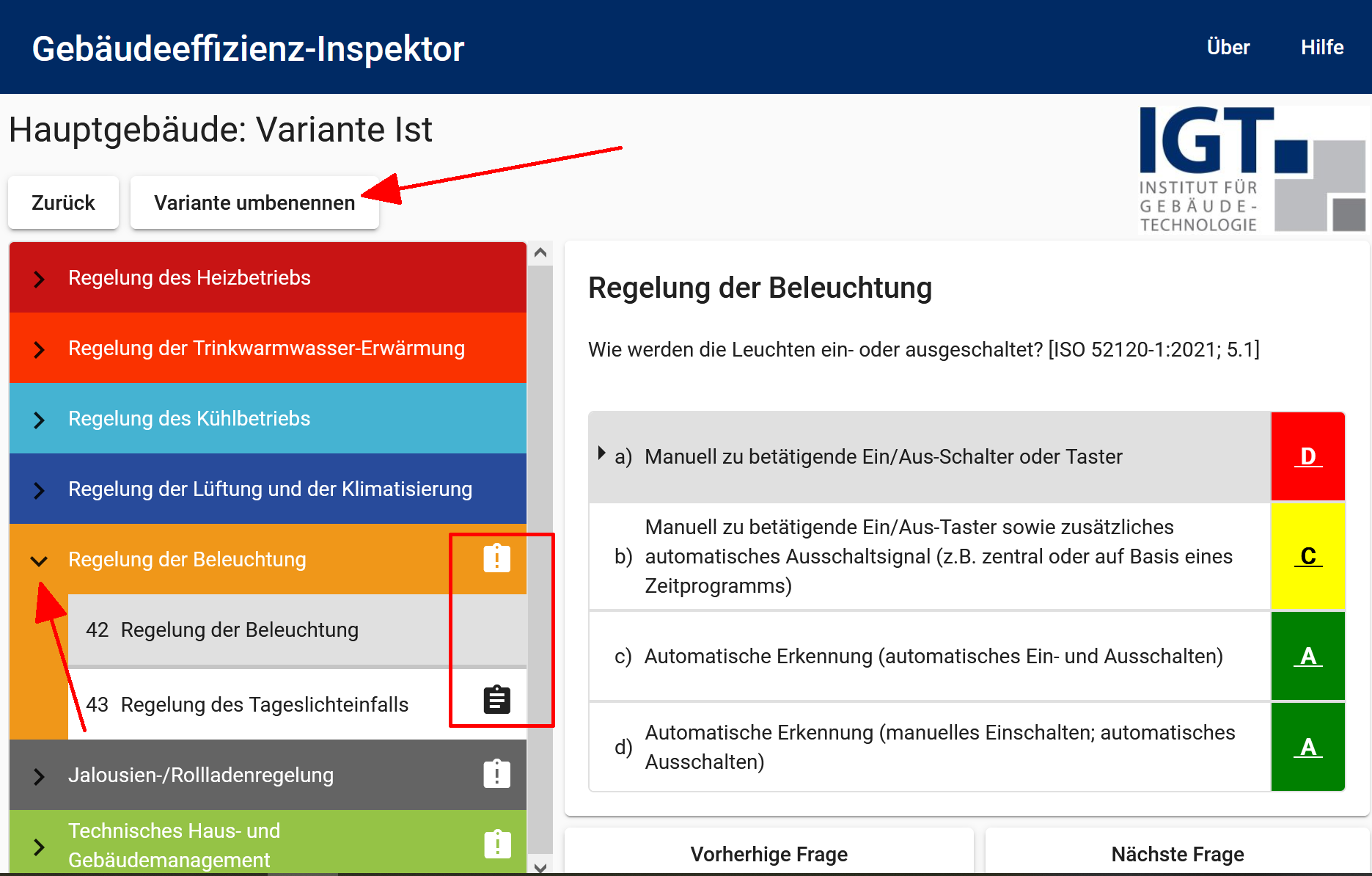

In Abbildung 2 sind auf der linken Seite die Rubriken der Gewerke zu sehen – die Rubrik „Beleuchtung“ ist geöffnet. Auf der rechten Seite ist die jeweils aktuelle Frage genauer beschrieben und die Antwortmöglichkeiten sind aufgeführt. Wenn eine Frage beantwortet wird, wird das über das Erlöschen von Symbolen auf der linken Seite angezeigt.

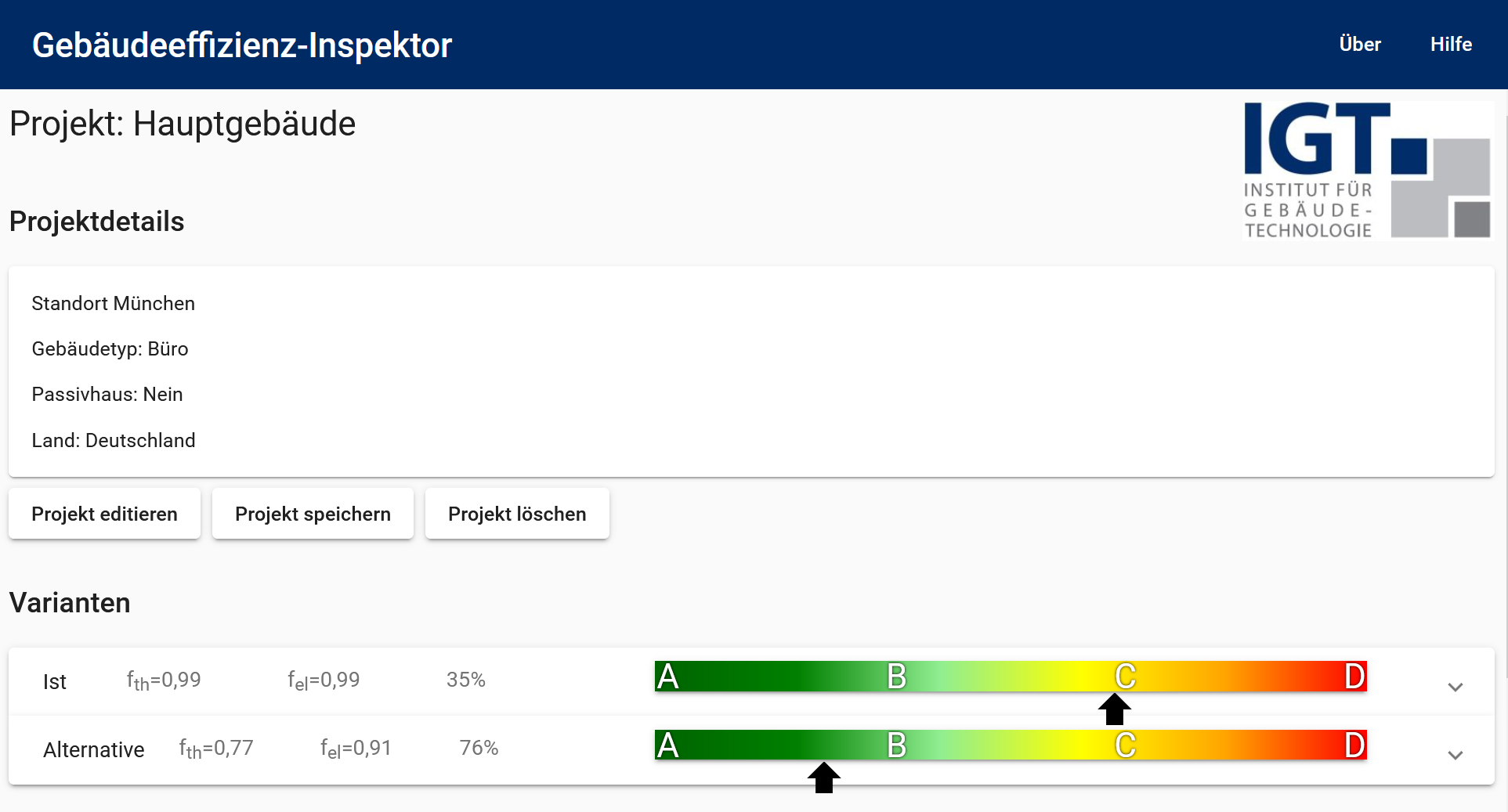

Abbildung 3 zeigt das Ergebnis der Bewertung von zwei Varianten. Parallel zur graphischen Darstellung werden auch der sogenannte „thermische“ und der „elektrische“ Effizienzfaktor ausgewiesen.
Diese können wiederum verwendet werden, um das energetische Einsparpotenzial beim Übergang von einer Variante auf eine andere zu berechnen.

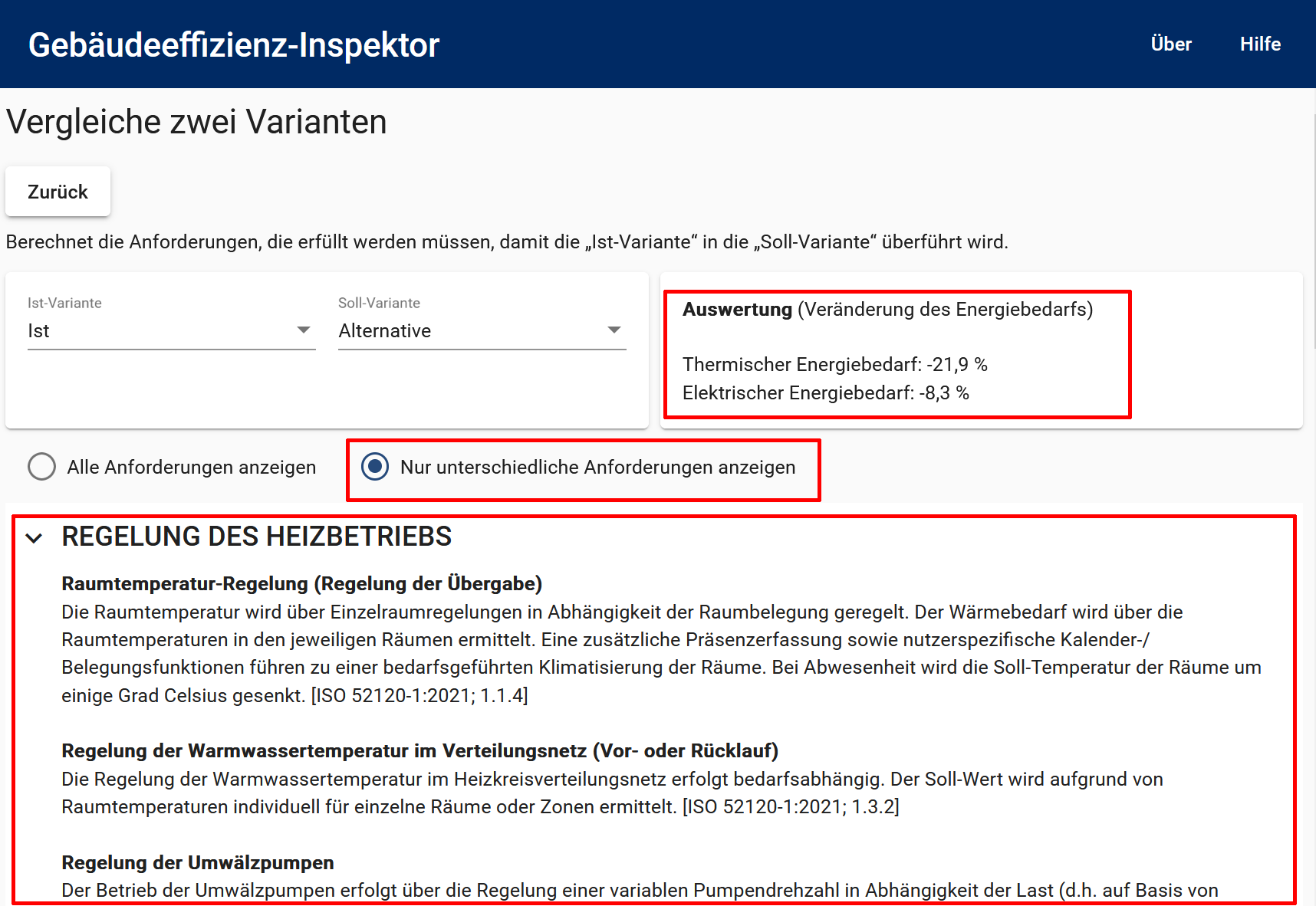

Diese Auswertung wird vom Tool unterstützt und ist in Abbildung 4 dargestellt. Ergänzend zur Ermittlung des thermischen und elektrischen Einsparpotenzials können auch produkt- und herstellerneutrale Texte ausgegeben werden.
Diese eignen sich als funktionale Anforderungen als Teil von „Funktionsbeschreibungen“ oder zur Verwendung im Rahmen von Ausschreibungen oder Abnahmen.
Unter https://gei.igt-institut.de/help/GEI-ErsteSchritte-V04-00.pdf steht eine umfangreiche Beschreibung als PDF-Tutorial zur Verfügung.
Übernahme der normativen Änderungen
Zur Sicherheit hier die wesentlichen Änderungen beim Übergang von der Version V. 3.0 auf die Version V. 4.0. Ältere Projekte können selbstverständlich importiert werden. Dabei wird darauf hingewiesen, dass die beiden neuen Fragen zum hydraulischen Abgleich nachträglich zu beantworten und die anderen geänderten Fragen zu überprüfen sind.
- Fragen Nr. 7 und Nr. 25:
neue Fragen zum hydraulischen Abgleich im Heiz- bzw. Kühlkreislauf
(dabei verschieben sich die Nummerierungen der folgenden Fragen) - Fragen 12, 29 und 32:
leicht veränderte Texte bei den Fragestellungen bzw. Auswahlmöglichkeiten - Fragen 13, 32, 42 und 43:
geänderte GA-Effizienzklassen
Die Fragen 13 und 30 sind nur relevant, wenn im Heiz- oder Kältekreis ein Pufferspeicher vorhanden ist. Somit haben wir bei diesen Fragen die Antwortmöglichkeit „nicht anwendbar“ ergänzt.
